انواع ابزار آلات تراشکاری cnc
در تراشکاری CNC، «ابزارآلات» (Cutting Tools) بسیار متنوعاند و بسته به جنس قطعهکار، نوع عملیات و ماشین CNC انتخاب میشوند. در ادامه، انواع مهم ابزارهای تراشکاری CNC را دستهبندیشده و کامل مشاهده میکنید:

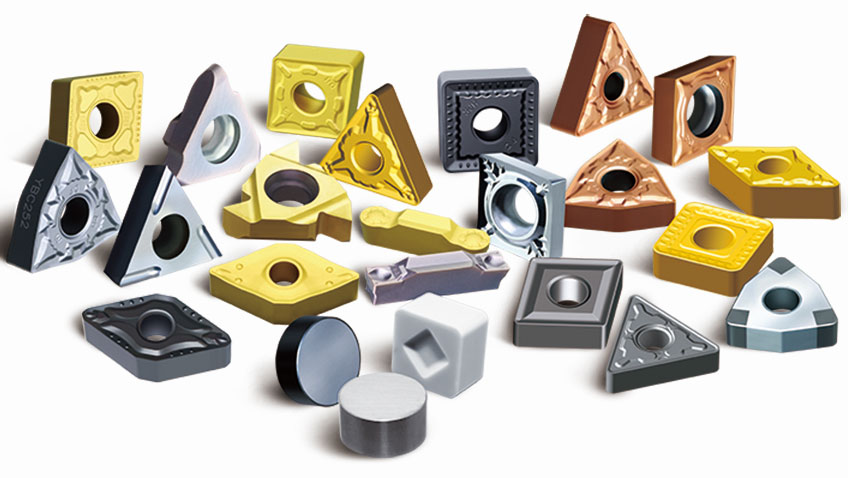

🔧 ۱. الماسهها (Insert) یا تیغچههای تراشکاری
رایجترین ابزار در CNC تراشکاری هستند و معمولاً قابل تعویضاند.
انواع بر اساس عملیات
مربعی (S) برای خشنتراشی
مثلثی (T) برای پرداخت و نیمهپرداخت
لوزی شکل (D/DC، V، C) برای دقت بالا
گرد (R) برای باربرداری سنگین و سطوح منحنی
انواع بر اساس جنس
کارباید (Carbide) — رایج و مقاوم
سرامیکی (Ceramic) — مناسب سوپرآلیاژها
Cermet — برای پرداخت سطح
CBN (بور نیترید مکعبی) — برای فولاد سختکاریشده
PCD (الماس صنعتی) — برای آلومینیوم و مواد غیرآهنی

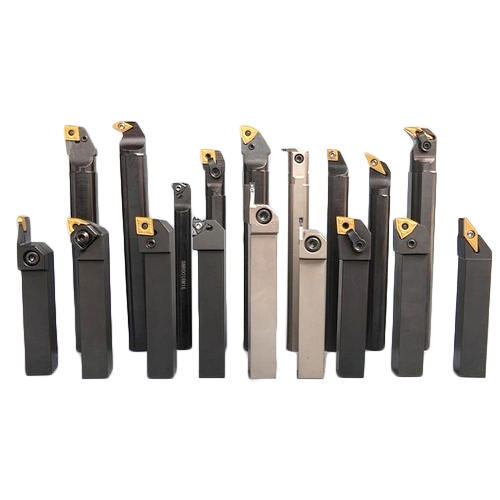

🔧 ۲. Holder یا قلمگیرهای تراشکاری
ابزاری که الماسه روی آن نصب میشود.
انواع هولدر
هولدر خارجیتراشی (External Turning Holder)
هولدر داخلتراشی (Boring Bar)
هولدر پخزنی (Chamfering Holder)
هولدر برشی (Grooving Holder)
هولدر رزوهزنی (Threading Holder)
🔧 ۳. ابزارهای رزوهزنی (Threading Tools)
الماسه رزوهزنی پروفیلدار (ISO, UN, Whitworth و …)
الماسه رزوهزنی اینسرتدار (Full Profile یا Partial Profile)
قلمهای رزوهزنی داخل
🔧 ۴. ابزار شیارزنی و پارتینگ (Grooving & Parting Tools)
ابزار شیارزنی داخلی
ابزار شیارزنی خارجی
ابزار برش (Parting-off)
این ابزارها معمولاً دارای تیغچههای باریک و تخصصی هستند.
🔧 ۵. ابزارهای داخلتراشی (Boring Bars)
برای تراشکاری سوراخها.
انواع:
Boring bar کاربایدی
Boring bar فولادی
Anti-vibration (ضد لرزش) برای سوراخهای عمیق
🔧 ۶. ابزارهای صفحهتراشی و فرزکاری در تراش
در ماشینهای Y-axis استفاده میشود:
کولتگیر

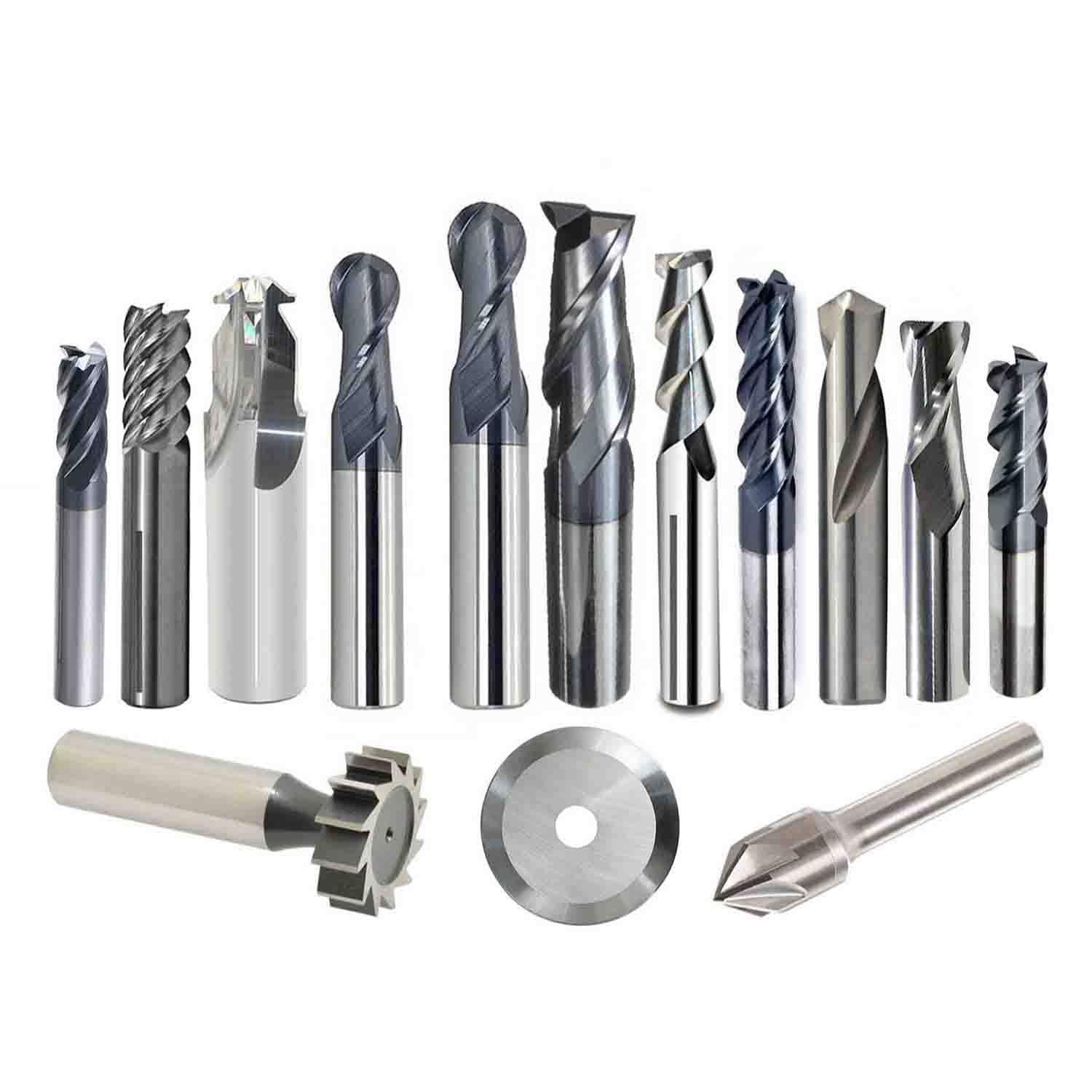

فرز انگشتی (Endmill)
فرز دیسکی
فرز انگشتی کارباید یا HSS
🔧 ۷. ابزارهای مرکزکاری و سوراخکاری
در تورنینگ-سنترها استفاده میشود:
مته (Drill)
مته MAR-driven (Powered tool drills)
متههای کارباید

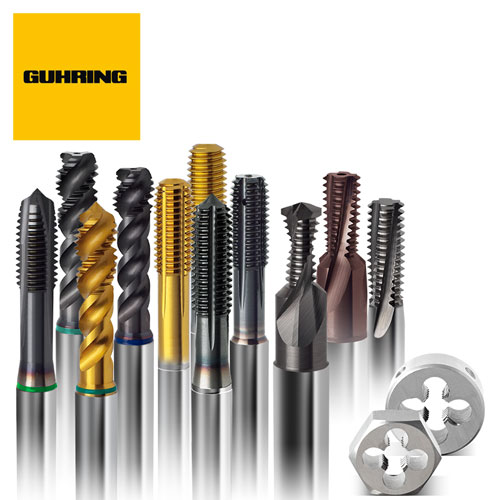

قلاویز (Tap)
برقو (Reamer)

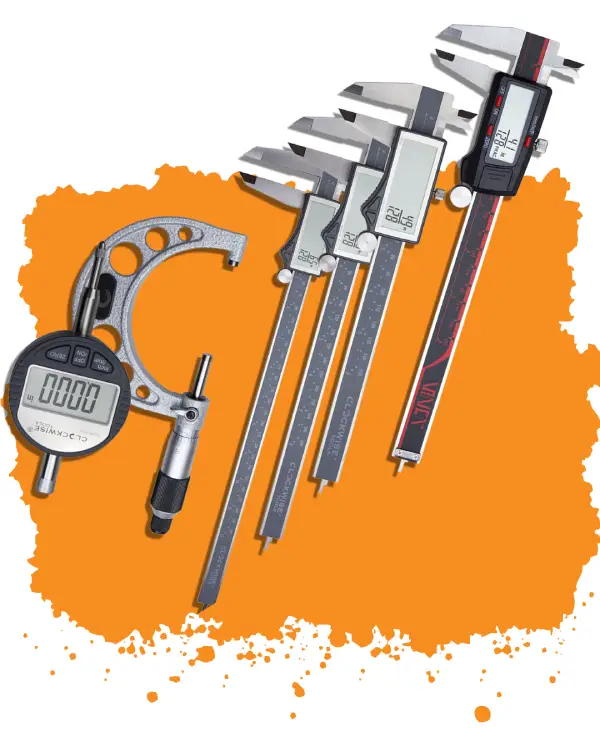

🔧 ۸. ابزارهای اندازهگیری مرتبط
گیج رزوه
میکرومتر قطر داخلی و خارجی
کولیس
ساعت اندازهگیر برای ستاپ ابزار

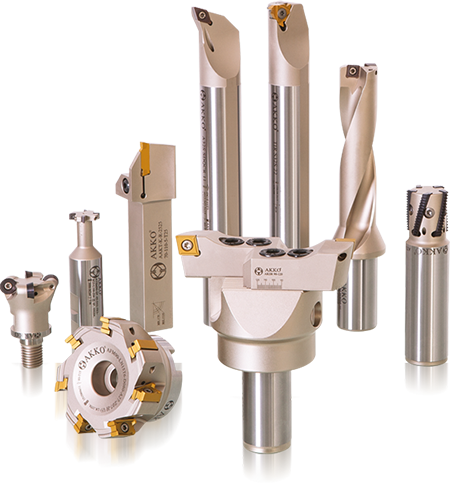

🔧 ۹. ابزارگیرها (Tool Holders / Turret Tools)
VDI Tool Holder
BMT Tool Holder
Axial Live Tool Holder
Radial Live Tool Holder
